VKF : 300 V 70°C PVC INSULATED AND SHEATHED FLAT TYPE, FLEXIBLE CONDUCTOR.
|

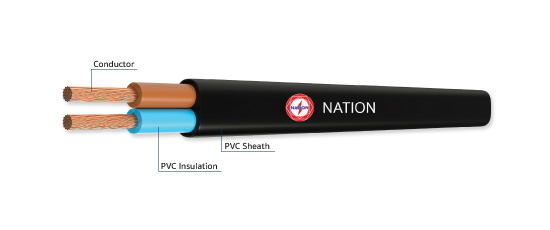

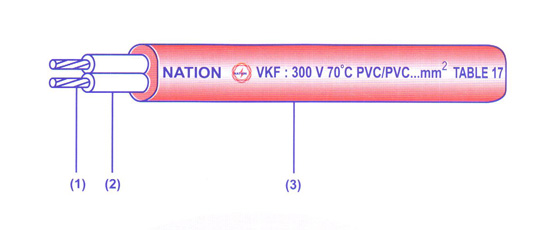

CONSTRUCTION :
โครงสร้าง
| |
|
| 1. Conductor |
: Flexible annealed copper wires. |
| ตัวนำ |
: ลวดทองแดงฝอย อบนิ่ม |
| 2. Insulation |
: PVC Colur Light grey Black |
| ฉนวน |
: พีวีซี สีเทาอ่อน,ดำ |
| 3. Sheath |
: PVC Black or White colour. |
| เปลือก |
: พีวีซี สีดำหรือขาว |
| |
|
| • STANDARD |
: Table 17 of TIS 11 – 2531. |
| มาตรฐาน |
: ตารางที่ 17 ของ มอก. 11 – 2531 |
| • APPLICATION |
: For surface wiring. Concealed wiring in wooden partition
or above ciling, embedded in plaster, dry or wet location,
used mainly for small indoor electrical appliances |
| การใช้งาน |
: สำหรับการติดตั้งบนไม้ หรือติดผนัง, ฝังในปูนหรือต่อเชื่อม
กับเครื่องใช้ไฟฟ้าโดยมีอุปกรณ์เสริมหรือการประยุกต์ใช้ในอาคาร |
|
 |
Number
Of
core |
Nominal
Cross
Sectional
Area
(mm²x) |
Number
And
Diameter
Of wire
(No/mm) |
Insulation
thickness
(mm) |
Sheath
thickness
(mm) |
Overall diameter
(mm) |
Minimum
Insulation
Resistance
At 70ํC
(MΩ-km) |
Maximum
continuous
current rating
in free air
(Ampere) |
Cable
Weight
Approx
(Kg/km) |
Standard
Length
(m) |
| Lower limit |
Upper limit |
| จำนวนแกน |
พื้นที่
หน้าตัด
ของ
ลวดตัวนำ
(ตร.มม) |
จำนวนและ
เส้นผ่า
ศูนย์กลาง
ของลวดตัวนำ
(เส้น/มม) |
ความหนา
ของฉนวน
(มม) |
ความหนา
ของเปลือก
(มม) |
ขนาดของ
สายไฟ
(มม) |
ความต้านทาน
ต่ำสุด
ของฉนวน
ที่ 70ํC ช.
(MΩ-กม) |
พิกัดกระแส
ไฟฟ้าไหล
ต่อเนื่องสูงสุด
ในสายไฟ
ที่เดินลอย
(แอมป์) |
น้ำหนัก
สายไฟ
(ประมาณ)
(กก/กม) |
ความยาว
สายไฟ
บรรจุ
(ม) |
|
ต่ำสุด
|
สูงสุด
|
|
2
|
0.5
0.5
1
1.5
2.5
4
6
10
16
25
35
|
16/0.20
28/0.15
32/0.20
30/0.25
50/0.25
56/0.03
84/0.30
80/0.40
126/0.04
196/0.04
276/0.04
|
0.6
0.6
0.6
0.6
0.7
0.8
0.8
0.9
1.0
1.2
1.2
|
0.9
0.9
0.9
1.2
1.2
1.2
1.2
1.2
1.2
1.4
1.4
|
3.8x5.8
3.8x5.8
4.1x6.6
5.0x7.6
5.6x9.0
6.4x10.0
6.8x11.5
8.0x13.5
9.8x17.5
12.0x21.5
13.5x24.0
|
4.7x7.2
4.7x7.2
5.2x8.0
6.2x9.4
7.2x11.5
8.0x13.0
8.8x14.5
10.5x17.5
12.0x20.5
14.5x25.0
16.0x28.0
|
0.0132
0.0133
0.0104
0.0090
0.0083
0.0076
0.0065
0.0057
0.0047
0.0045
0.0038
|
8
8
11
15
20
27
36
53
67
90
111
|
38
38
55
75
110
150
200
330
460
700
940
|
100/C
100/C
100/C
100/C
100/C
100/C
100/C
100/C
100/C
100/C
100/C
|
|
| C : Packing in coil ( บรรจุเป็นขด ) |
|
|
