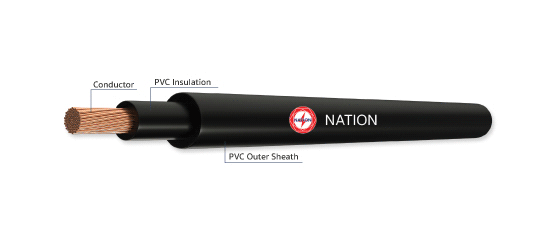

VCT : 750 V 70°C PVC INSULATED AND SHEATHED, FLEXIBLE CABLE
|

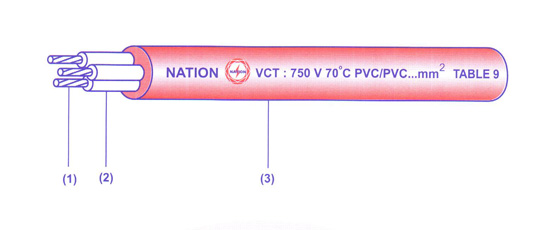

CONSTRUCTION :
โครงสร้าง
| |
|
| 1. Conductor |
: Flexible annealed copper wires. |
| ตัวนำ |
: ลวดทองแดงฝอย อบนิ่ม |
| 2. Insulation |
: PVC colour.
1 core Black
2 core Light grey, Black
3 core Light grey, Black, Red.
4 core Light grey, Black, Red, Blue |
| ฉนวน |
: พีวีซี สี
1 แกน ดำ
2 แกน เทาอ่อน, ดำ
3 แกน เทาอ่อน, ดำ, แดง,
4 แกน เทาอ่อน, ดำ, แดง,น้ำเงิน |
| 3. Sheath |
: PVC Black colour. |
| เปลือก |
: พีวีซี สีดำ |
| |
|
| • STANDARD |
: Table 9 of TIS 11 – 2531. |
| มาตรฐาน |
: ตารางที่ 9 ของ มอก. 11 – 2531 |
| • APPLICATION |
: For surface wiring. Concealed wiring in wooden partition
or above ciling, embedded in plaster, dry or wet location,
used mainly for small indoor electrical appliances |
| การใช้งาน |
: สำหรับการติดตั้งอุปกรณ์ที่มีการเคลื่อนย้าย และเหมาะสำหรับ
บริเวณที่มีสารเคมีหรือน้ำมัน |
|
 |
Number
of
core |
Nominal
cross
sectional
area
(mm²) |
Number
and
diameter
of wire
(No/mm) |
Insulation
thickness
(mm) |
Sheath
thickness
(mm) |
Overall
diameter
(mm) |
Minimum
insulation
resistance
at 70 ํ C
(MΩ-Km) |
Maximum
continuous
current
rating in
free air
(Ampere) |
Cable
weight
(approx)
(Kg/Km) |
Standard
length
(m) |
จำนวน
แกน |
พื้นที่
หน้าตัด
ของลวด
ตัวนำ
(ตร.มม) |
จำนวน
เส้นลวด
และเส้นผ่า
ศูนย์กลาง
ของลวดตัวนำ
(ตร.มม) |
ความหนา
ของ
ฉนวน
(มม) |
ความหนา
ของ
เปลือก
(มม) |
ขนาดของ
สายไฟ
(มม) |
ความต้าน
ทานต่ำสุด
ของฉนวน
ที่ 70 ํซ.
(MΩ /กม) |
กระแสไฟฟ้า
ไหลต่อเนื่อง
สูงสุด
ในสายไฟ
ที่เดินลอย
ในอากาศ
(แอมป์) |
น้ำหนัก
สายไฟ
(ประมาณ)
(กก/กม) |
ความยาว
สายไฟ
บรรจุ
(ม) |
|
1
|
0.5
0.75
1
1.5
2.5
4
6
10
16
25
35
50
70
95
|
16/0.20
24/0.20
32/0.20
30/0.25
50/0.25
56/0.30
84/0.30
80/0.40
126/0.40
196/0.40
276/0.40
396/0.40
360/0.50
475/0.50
|
0.8
0.8
0.8
0.8
0.8
0.9
0.9
1.1
1.1
1.3
1.3
1.5
1.5
1.7
|
1.0
1.0
1.2
1.2
1.2
1.4
1.4
1.8
1.8
2.2
2.2
2.6
2.6
3.0
|
5.4
5.6
6.2
6.6
7.4
8.6
9.4
12.0
13.5
16.0
17.5
21.0
23.0
26.5
|
0.0160
0.0140
0.0127
0.0111
0.0092
0.0084
0.0071
0.0068
0.0050
0.0048
0.0041
0.0040
0.0034
0.0034
|
10
13
15
19
27
36
46
67
88
116
145
181
226
268
|
29
33
41
48
60
90
110
210
270
410
540
750
980
1,300
|
100/C
100/C
100/C
100/C
100/C
100/C
100/C
100/C
100/C
100/C
500/D
500/D
500/D
500/D
|
|
2
|
0.5
0.75
1
1.5
2.5
4
6
10
16
25
35
|
16/0.20
24/0.20
32/0.20
30/0.25
50/0.25
56/0.30
84/0.30
80/0.40
126/0.40
196/0.40
276/0.40
|
0.8
0.8
0.8
0.8
0.8
0.9
0.9
1.1
1.1
1.3
1.3
|
1.2
1.2
1.2
1.4
1.4
1.6
1.6
1.8
2.2
2.4
2.6
|
8.8
9.2
9.6
11.0
12.5
14.5
16.0
20.0
23.0
27.5
31.0
|
0.0160
0.0140
0.0127
0.0111
0.0092
0.0084
0.0071
0.0068
0.0050
0.0048
0.0041
|
9
12
14
18
24
33
42
60
80
104
130
|
80
90
95
120
160
230
290
510
710
1,030
1,380
|
100/C
100/C
100/C
100/C
100/C
100/C
100/C
100/C
500/D
500/D
500/D
|
|
| C : Packing in coil ( บรรจุเป็นขด ) / D : Packing in drum ( บรรจุในล้อ ) |
Number
of
core |
Nominal
cross
sectional
area
(mm²) |
Number
and
diameter
of wire
(No/mm) |
Insulation
thickness
(mm) |
Sheath
thickness
(mm) |
Overall
diameter
(mm) |
Minimum
insulation
resistance
at 70 ํ C
(MΩ-Km) |
Maximum
continuous
current
rating in
free air
(Ampere) |
Cable
weight
(approx)
(Kg/Km) |
Standard
length
(m) |
จำนวน
แกน |
พื้นที่
หน้าตัด
ของลวด
ตัวนำ
(ตร.มม) |
จำนวน
เส้นลวด
และเส้นผ่า
ศูนย์กลาง
ของลวดตัวนำ
(ตร.มม) |
ความหนา
ของ
ฉนวน
(มม) |
ความหนา
ของ
เปลือก
(มม) |
ขนาดของ
สายไฟ
(มม) |
ความต้าน
ทานต่ำสุด
ของฉนวน
ที่ 70 ํซ.
(MΩ /กม) |
กระแสไฟฟ้า
ไหลต่อเนื่อง
สูงสุด
ในสายไฟ
ที่เดินลอย
ในอากาศ
(แอมป์) |
น้ำหนัก
สายไฟ
(ประมาณ)
(กก/กม) |
ความยาว
สายไฟ
บรรจุ
(ม) |
|
3
|
0.5
0.75
1
1.5
2.5
4
6
10
16
25
35
|
16/0.20
24/0.20
32/0.20
30/0.25
50/0.25
56/0.30
84/0.30
80/0.40
126/0.40
196/0.40
276/0.40
|
0.8
0.8
0.8
0.8
0.8
0.9
0.9
1.1
1.1
1.3
1.3
|
1.2
1.2
1.4
1.4
1.4
1.6
1.8
2.0
2.4
2.6
2.8
|
9.2
9.6
10.5
11.5
13.0
15.5
17.5
21.5
25.0
30.0
33.5
|
0.0160
0.0140
0.0127
0.0111
0.0092
0.0084
0.0071
0.0068
0.0050
0.0048
0.0041
|
8
10
12
15
20
27
35
51
67
87
108
|
90
100
120
140
190
280
370
650
900
1,320
1,770
|
100/C
100/C
100/C
100/C
100/C
100/C
100/C
500/D
500/D
500/D
500/D
|
|
4
|
0.5
0.75
1
1.5
2.5
4
6
10
16
25
35
|
16/0.20
24/0.20
32/0.20
30/0.25
50/0.25
56/0.30
84/0.30
80/0.40
126/0.40
196/0.40
276/0.40
|
0.8
0.8
0.8
0.8
0.8
0.9
0.9
1.1
1.1
1.3
1.3
|
1.4
1.4
1.6
1.6
1.6
1.8
2.0
2.2
2.6
2.8
3.1
|
10.5
11.0
12.0
12.5
15.0
17.0
19.5
24.0
28.0
33.0
37.0
|
0.0160
0.0140
0.0127
0.0111
0.0092
0.0084
0.0071
0.0068
0.0050
0.0048
0.0041
|
7
9
11
13
18
25
32
46
60
78
97
|
110
130
150
180
240
350
480
820
1,150
1,680
2,290
|
100/C
100/C
100/C
100/C
100/C
100/C
100/C
500/D
500/D
500/D
500/D
|
|
| C : Packing in coil ( บรรจุเป็นขด ) / D : Packing in drum ( บรรจุในล้อ ) |
|
|
