VAF - GRD : 300 V 70°C PVC INSULATED & SHEATHED, FLAT TYPE With Ground.
|

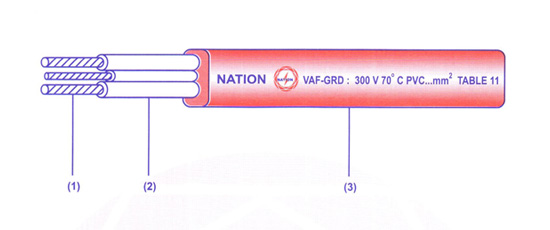

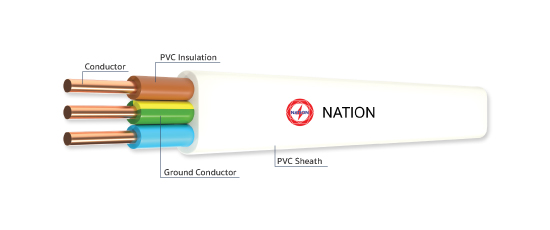

CONSTRUCTION :
โครงสร้าง
| |
|
| 1. Conductor |
: Soild or Stranded annealed copper wires. |
| ตัวนำ |
: ลวดทองอบนิ่ม เส้นเดียวหรือ ตีเกลียว |
| 2. Insulation |
: Colour 2 Core – Light grey , Black
3 Core – Light grey , Black , Red.
Ground core – Green / Yellow. |
| ฉนวน |
: พีวีซี สีเทาอ่อน และสีดำ
สีฉนวน: 2 แกน – เทาอ่อน , ดำ
3 แกน – เทาอ่อน , ดำ , แดง
สายดิน – เขียว / เหลือง |
| 3. Sheath |
: PVC White colour |
| เปลือก |
: พีวีซี สีขาว |
| |
|
| • STANDARD |
: Table 11 of TIS 11 – 2531. |
| มาตรฐาน |
: ตารางที่ 11 ของ มอก. 11 – 2531 |
| • APPLICATION |
: For surface wiring, concealed installa wiring in wooden
partition Or above ceiling or embedded in plaster |
| การใช้งาน |
: สำหรับการติดตั้งยึดติดกับผนัง, เดินซ่อนใต้ฝ้า เพดาน
หรือเดินในท่อเดินร้อยสายไฟ |
|
 |
Number
0f core |
Nominal
Cross
Sectional
Area
(mm²) |
Number
And
Diameter
Of wire
(No/mm) |
Insulation
thickness
(mm) |
Nominal
Cross
Sectional
Area of
Ground
Conductor
(mm²) |
Thickness
Of
Ground
Insulation
(mm) |
Sheath
thickness
(mm) |
Overall
Diameter
(mm) |
Minimum
Insulation
Resistance At 70ํC
(MΩ-km) |
Maximum
continuous
current rating
in free air
(Ampere) |
Cable weight
(Approx.)
(Kg/km) |
Standard
lenght
(m) |
Lower
limit |
Upper
limit |
จำนวน
แกน |
พื้นที่หน้าตัด
ของลวดตัวนำ |
จำนวนเส้น
และเส้นผ่า
ศูนย์กลาง
ของลวดตัวนำ
(เส้น/มม) |
ความหนาของ
ฉนวน
(มม) |
พื้นที่หน้า
ตัดของ
สายดิน
(ตร.มม) |
ความหนาของฉนวนสายดิน |
ความหนา
ของเปลือก |
ขนาด
ของ
สายไฟ
(มม) |
ความต้านทานต่ำสุด
ของฉนวน
ที่ 70ํC ซ
(MΩ-กม.) |
พิกัดกระแส
ไฟฟ้าไหล
ต่อเนื่องสูงสุด
ในสายไฟ
ที่เดินลอย
(แอมป์) |
น้ำหนัก
สายไฟ
(ประมาณ)
(กก/กม) |
ความยาว
สายไฟ
บรรจุ
(ม) |
| ต่ำสุด |
สูงสุด |
|
2
|
1
|
1/1.13
|
0.6
|
1
|
0.6
|
0.9
|
4.0x8.4
|
4.8x10.0
|
0.0115
|
11
|
70
|
100/C
|
|
1
|
7/0.40
|
0.6
|
1
|
0.6
|
0.9
|
4.0x8.6
|
5.0x10.5
|
0.0110
|
11
|
70
|
100/C
|
|
1.5
|
1/1.38
|
0.6
|
1
|
0.6
|
1.2
|
4.8x9.4
|
5.8x11.5
|
0.0100
|
15
|
95
|
100/C
|
|
1.5
|
7/0.50
|
0.6
|
1
|
0.6
|
1.2
|
4.9x9.8
|
6.0x.12.0
|
0.0094
|
15
|
95
|
100/C
|
|
2.5
|
1/1.78
|
0.7
|
1.5
|
0.6
|
1.2
|
5.4x10.5
|
6.4x13.0
|
0.0092
|
20
|
130
|
100/C
|
|
2.5
|
7/0.67
|
0.7
|
1.5
|
0.6
|
1.2
|
5.6x11.5
|
6.8x14.0
|
0.0084
|
20
|
130
|
100/C
|
|
4
|
1/2.25
|
0.8
|
2.5
|
0.6
|
1.2
|
6.0x12.5
|
7.2x11.5
|
0.0086
|
27
|
190
|
100/C
|
|
4
|
7/0.85
|
0.8
|
2.5
|
0.6
|
1.2
|
6.2x13.0
|
7.6x12.0
|
0.0078
|
27
|
190
|
100/C
|
|
6
|
7/1.04
|
0.8
|
4
|
0.6
|
1.2
|
6.8x15.0
|
8.2x13.5
|
0.0066
|
35
|
270
|
100/C
|
|
10
|
7/1.35
|
0.9
|
4
|
0.6
|
1.2
|
8.0 x17.0
|
9.4x20.0
|
0.0059
|
49
|
380
|
100/C
|
|
16
|
7/1.70
|
1.0
|
6
|
0.6
|
1.2
|
9.2x20.0
|
11.0x230
|
0.0053
|
65
|
550
|
500/D
|
|
25
|
7/2.14
|
1.2
|
6
|
0.6
|
1.4
|
11.0x24.0
|
13.0x22.5
|
0.0051
|
88
|
810
|
500/D
|
|
35
|
19/1.53
|
1.2
|
10
|
0.6
|
1.4
|
12.0x27.0
|
14.5x31.0
|
0.0043
|
109
|
1.070
|
500/D
|
|
3
|
1
|
1/1.13
|
0.6
|
1
|
0.6
|
0.9
|
4.0x10.5
|
4.8x12.5
|
0.0115
|
9
|
95
|
100/C
|
|
1
|
7/0.40
|
0.6
|
1
|
0.6
|
0.9
|
4.0x11.0
|
5.0x13.5
|
0.0110
|
9
|
130
|
100/C
|
|
1.5
|
1/1.38
|
0.6
|
1
|
0.6
|
1.2
|
4.8x12.0
|
5.8x14.0
|
0.0100
|
12
|
130
|
100/C
|
|
1.5
|
7/0.50
|
0.6
|
1
|
0.6
|
1.2
|
4.9x12.5
|
6.0x15.0
|
0.0094
|
12
|
180
|
100/C
|
|
2.5
|
1/1.78
|
0.7
|
1.5
|
0.6
|
1.2
|
5.4x14.0
|
6.4x16.5
|
0.0092
|
16
|
180
|
100/C
|
|
2.5
|
7/0.67
|
0.7
|
1.5
|
0.6
|
1.2
|
5.6x14.5
|
6.8x17.5
|
0.0084
|
16
|
260
|
100/C
|
|
4
|
1/2.25
|
0.8
|
2.5
|
0.6
|
1.2
|
6.0x16.0
|
7.2x19.0
|
0.0086
|
22
|
260
|
100/C
|
|
4
|
7/0.85
|
0.8
|
2.5
|
0.6
|
1.2
|
6.2x17.5
|
7.6x20.5
|
0.0078
|
22
|
260
|
100/C
|
|
6
|
7/1.04
|
0.8
|
4
|
0.6
|
1.2
|
6.8x19.5
|
8.2x22.5
|
0.0066
|
29
|
370
|
100/C
|
|
10
|
7/1.35
|
0.9
|
4
|
0.6
|
1.2
|
8.0x22.5
|
9.4x26.0
|
0.0059
|
40
|
520
|
500/D
|
|
16
|
7/1.70
|
1.0
|
6
|
0.6
|
1.4
|
9.6x27.5
|
11.0x31.5
|
0.0053
|
53
|
860
|
500/D
|
|
| C : Packing in coil ( บรรจุเป็นขด ) / D : Packing in drum ( บรรจุในล้อ ) |
|
|
