CV 1-4 แกน

CV 1-4 แกน : SINGLE CORE CROSS-LINKED POLYETHYLENE INSULATED AND POLYVINYL CHLORIDE SHEATHED CABLE.

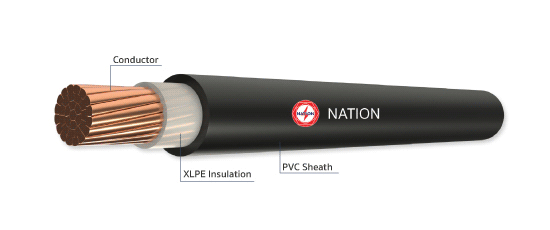

CONSTRUCTION :
โครงสร้าง


Conductor	: Stranded annealed copper (concentric or compact as requested)
ตัวนำ	: ทองแดงอบอ่อน ชนิดตีเกลียว
Insulation	: White (Other colors available upon request)
ฉนวน	: ครอสลิงกด์พอลีเอทิลีน
เปลือกชั้นใน	: สีขาว (สีธรรมชาติของ XLPD) หรือสีอื่น ๆ ตามความต้องการ
Outer Sheath	: Black polyvinyl chloride PVC/ST2
เปลือกชั้นนอก	: พอลีไวนิลคลอไรด์ชนิด PVC/ST2 สีดำ (หรือสีอื่น ๆ ตามความต้องการ

STANDARD	: TIS 2143-2546, IEC 60502-1

APPLICATION	: For general purpose power distribution in wet or dry locations, installed in air, conduit, duct, trench, cable tray or direct burial in ground.
การใช้งาน	: สำหรับการใช้งานทั่วไ ติดตั้งเดินลอยในอากาศ, วางบนรางเคเบิล, ร้อยท่อฝั่งดิน หรือ ฝังดินโดยตรง

Number x Size of Conductor จำนวนแกน x ขนาดตัวนํา	Conductor Type ประเภทของตัวนำ (Class* )	Diameter of Conductor (Approx) เส้นผ่านศูนย์กลางตัวนำโดยประมาณ (mm)	Nominal Thickness of Insulation ความหนาของฉนวนค่าที่กำหนด (mm)	Nominal Thickness of Oversheath ความหนาของเปลือกค่าที่กำหนด (mm)	Overall Diameter (Approx) เส้นผ่านศูนย์กลางโดยประมาณ (mm)	Maximum DC Resistance of Conductor at 20°C ความต้านทานไฟฟ้าของตัวนำสูงสุดที่ 20°C (Ω/km)	Minimum Insulation Resistance at 20°C ความต้านทานไฟฟ้าของตัวนำต่ำสุดที่ 20° (MΩ-km)	Current Rating พิกัดกระแส		Cable Weight (Approx) น้ำหนักสายโดยประมาณ (kg/km)	Standard Packing ความยาวมาตรฐาน (m)
Number x Size of Conductor จำนวนแกน x ขนาดตัวนํา	Conductor Type ประเภทของตัวนำ (Class* )							On Cable Tray at 40°C วางบนรางเคเบิล40°C (A)	Direct Burial in Ground at 30°C ติดตั้งฝังดินที่ 30°C (A)	Cable Weight (Approx) น้ำหนักสายโดยประมาณ (kg/km)	Standard Packing ความยาวมาตรฐาน (m)
1x1.5	2	1.6	0.7	1.4	8.0	12.1	1,002	-	33	50	500/R
1x2.5	2	2.0	0.9	1.4	8.5	7.41	839	-	43	65	500/R
1x4	2	2.5	0.9	1.4	9.0	4.61	702	-	55	80	500/R
1x6	2	3.1	0.9	1.4	9.5	3.08	594	-	70	105	500/R
1x10	2	3.7	0.9	1.4	10	1.83	509	-	92	145	500/R
1x16	2	4.6	0.9	1.4	11	1.15	421	-	119	205	500/R
1x25	2	5.9	0.9	1.4	12	0.727	427	166	152	305	500/R
1x35	2	7.0	0.9	1.4	14	0.524	366	206	184	400	500/R
1x50	2	8.1	1.0	1.4	15	0.837	351	250	217	525	500/R
1x70	2	9.6	1.1	1.4	17	0.268	330	321	266	730	500/R
1x95	2	11.4	1.1	1.5	19	0.193	281	391	318	985	500/R
1x120	2	12.7	1.2	1.5	20	0.153	276	455	362	1,220	500/R
1x150	2	14.1	1.4	1.6	22	0.124	288	525	406	1.500	500/R
1x185	2	15.8	1.6	1.6	24	0.0991	294	602	459	1,860	500/R
1x240	2	18.1	1.7	1.7	27	0.0753	275	711	533	2,415	500/R
1x300	2	20.4	1.8	1.8	30	0.0601	259	821	601	3,005	500/R
1x400	2	23.5	2.0	1.9	33	0.0470	251	987	684	3.905	500/R
1x500	2	26.1	2.2	2.0	37	0.0366	148	1,140	777	4,965	500/R

C : Packing in coil ( บรรจุเป็นขด ) / D : Packing in drum ( บรรจุในล้อ )
